उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | मुड़े हुए हिस्से- मुख्य शाफ्ट | सामग्री: | एसकेडी11 |
|---|---|---|---|
| कठोरता: | एचआरसी58 ~ 60 | सहनशीलता: | ± 0.005 मिमी |
| आयाम: | चित्र या नमूनों के अनुसार | गुणवत्ता जांच: | 100% निरीक्षण |
| प्रसंस्करण मशीनें: | एनसी खराद, ओडी ग्राइंडर, मिलिंग मशीन | नमूने: | संभव |
| प्रमुखता देना: | मुख्य दस्ता सीएनसी खराद मशीनिंग भागों,धुरी सीएनसी खराद मशीनिंग भागों,0.005 मिमी सीएनसी खराद तकला |
||

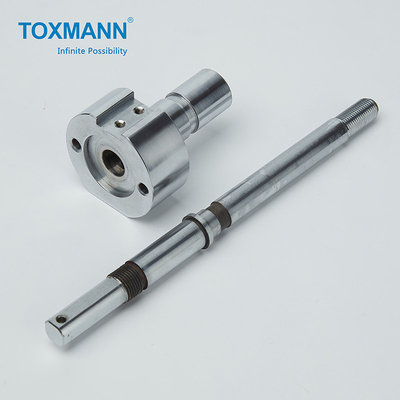

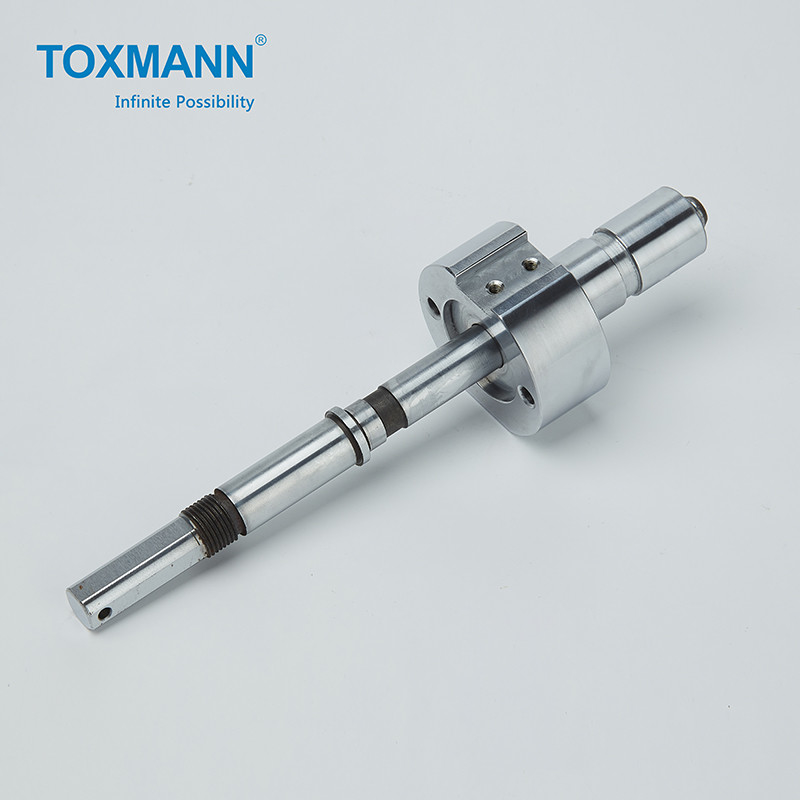

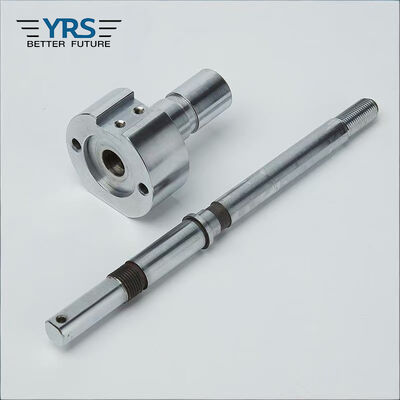

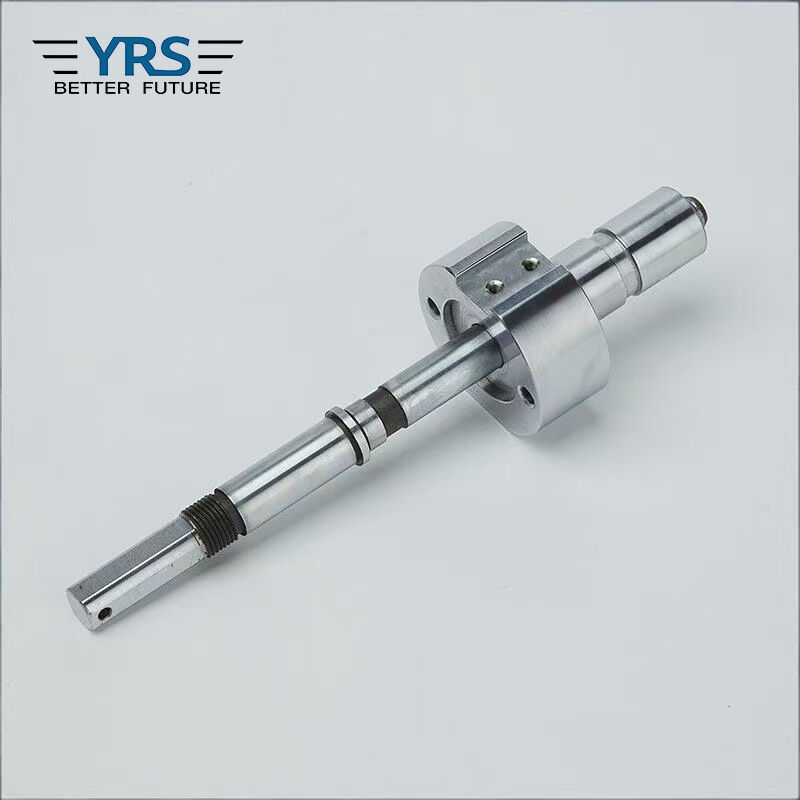

सटीक मुख्य शाफ्ट सीएनसी खराद मशीनिंग पार्ट्स सीएनसी टर्निंग पार्ट्स स्पिंडल घटक
प्रसंस्करण और निरीक्षण मशीन सूची .pdf
ऐसे यांत्रिक भागों को मुख्य रूप से सीएनसी खराद और सटीक आंतरिक और बाहरी पीसने वाली मशीनों (ओडी ग्राइंडर) द्वारा संसाधित किया जाता है। हमें कीवे को काटने के लिए एक वायर कटिंग मशीन का उपयोग करने की भी आवश्यकता है। धुरी और एपर्चर आकार के भागों का व्यास ±0.005 मिमी की सटीकता, संकेंद्रण आवश्यकता Φ ± 0.02 है, सतह खुरदरापन अनुरोध Ra0.8 से ऊपर है। इन दो यांत्रिक भागों की मशीनिंग के लिए स्लाइडिंग मिलान का उपयोग करने की आवश्यकता होती है, और स्लाइडिंग मिलान का क्लीयरेंस ±0.02 मिमी है। इसलिए, शाफ्ट और छेद के सहिष्णुता क्षेत्र को सुनिश्चित करना आवश्यक है। यदि सहिष्णुता सहिष्णुता से बाहर हो जाती है, तो इससे फिटिंग चिपक जाएगी या धीमी हो जाएगी, जिससे उपकरण के उपयोग पर असर पड़ेगा।
इस मुड़े हुए भाग को उच्च सटीकता की आवश्यकता होती है, कच्चा माल SKD11 है, और तैयार उत्पाद की कठोरता HRC58-60 है। हमारी कंपनी हिताची कंपनी की सामग्री को अपनाती है और सर्वोत्तम सामग्री प्रदर्शन प्राप्त करने के लिए वैक्यूम हीट ट्रीटमेंट विधि का उपयोग करती है। आम तौर पर, शाफ्ट झुकने, तनाव, संपीड़न, या मरोड़ भार के अधीन हो सकते हैं, जो अकेले या एक दूसरे के साथ संयोजन में कार्य करते हैं। इस प्रकार के शाफ्ट भागों का व्यापक रूप से ट्रांसमिशन उपकरण में उपयोग किया जाता है, जिसमें उच्च शक्ति, उच्च क्रूरता, उच्च पहनने का प्रतिरोध, उच्च प्रकाश जंक्शन और अन्य यांत्रिक विशेषताएं होती हैं।
एक मशीन घटक के रूप में एक शाफ्ट आमतौर पर एक बेलनाकार बार होता है जो घूर्णी गति और टोक़ प्राप्त करने और वितरित करने के लिए उपकरणों के साथ समर्थन करता है और घूमता है। एक प्रत्यागामी इंजन का क्रैंकशाफ्ट प्रत्येक क्रैंक से अपनी घूर्णी गति प्राप्त करता है, पिस्टन और कनेक्टिंग रॉड के माध्यम से, और इसे कपलिंग, गियर, चेन या बेल्ट के माध्यम से ट्रांसमिशन, कैमशाफ्ट, पंप और अन्य उपकरणों तक पहुंचाता है।
|
निर्माता |
यिरोंगशेंग टेक्नोलॉजी कं, लिमिटेड |
|
उत्पाद का नाम |
मुड़ा हुआ भाग- मुख्य शाफ्ट |
|
गर्मी उपचार कठोरता |
HRC58~60 |
|
डिजाइन उपकरण |
यूजी, प्रोई, ऑटो कैड, सॉलिडवर्क्स, आदि |
|
सतह परिष्करण |
क्रोमियम प्लेटिंग |
|
गुणवत्ता नियंत्रण |
कठोरता परीक्षक, कैलिपर, अल्टीमीटर, सीएमएम, प्रोजेक्टर, 2.5डी, माइक्रोमीटर |
|
प्रसंस्करण मशीनें |
सटीक ओडी ग्राइंडर, सीएनसी खराद मशीन |
|
अन्य सेवा |
ओडीएम और ओईएम, अनुकूलित विनिर्देश, वन टू वन संचार |
|
आदेश प्रक्रिया |
ग्राहक पूछताछ (2डी या 3डी ड्राइंग प्रदान करें) → वाईआरएस प्रदान करता है उद्धरण और लीड टाइम→ ग्राहक द्वारा जारी आदेश→ 50% अग्रिम भुगतान→ उत्पादन की व्यवस्था करें → क्यूसी पास→ शेष भुगतान प्राप्त करने के बाद पैकिंग और शिपिंग। |
हाल के वर्षों में, हमने कई उच्च-सटीक प्रसंस्करण मशीनें और निरीक्षण उपकरण पेश किए हैं, जैसे:
प्रसंस्करण मशीनें:सीएनसी मशीनिंग सेंटर, सीएनसी खराद, वायर-कटिंग मशीनें, मिरर स्पार्क मशीनें, प्रोफाइल ग्राइंडर, सेंटरलेस ग्राइंडर, सरफेस ग्राइंडर और सीएनसी ग्राइंडर, आदि।
निरीक्षण उपकरण:कोऑर्डिनेट मेजरिंग मशीनें, क्वाड्रेटिक एलिमेंट्स, प्रोजेक्टर और अल्टीमीटर, संकेंद्रण मापने वाली मशीनें, कैलिपर और रॉकवेल हार्डनेस टेस्टर, आदि।
हमारे उपकरण उच्चतम अंतर्राष्ट्रीय मानकों के अनुसार सुसज्जित हैं। ग्राहकों के लिए उत्कृष्ट गुणवत्ता और सेवा के लिए संपूर्ण प्रसंस्करण और निरीक्षण उपकरण के साथ-साथ सर्वोत्तम गुणवत्ता-दिमाग हमारी गारंटी है।
वाईआरएस सीएनसी टर्निंग प्रोसेसिंग क्षमता:
हमारी सेवा:
-सामग्री रिपोर्ट और हीट ट्रीटमेंट रिपोर्ट के साथ शिपिंग।
-क्यूसी रिपोर्ट के साथ शिपिंग।
-किसी भी समय हमारे कारखाने में आपका स्वागत है।
-नमूना मुफ्त है, बिना MOQ के।
1. सर्वोत्तम उत्पाद गुणवत्ता और सबसे अधिक प्रतिस्पर्धी मूल्य।
2. अनुभवी तकनीशियन उत्पादन में हैं।
3. उच्च-अंत प्रसंस्करण मशीनें और निरीक्षण उपकरण।
4. अनुकूलित डिजाइन और उत्पादन।
5. उत्कृष्ट पूर्व-बिक्री और बिक्री के बाद सेवा।
यिरोंगशेंग टेक्नोलॉजी कं, लिमिटेड. मशीनीकृत भागों और मोल्ड भागों का एक पेशेवर निर्माता है, जिसकी स्थापना 2009 में हुई थी, जिसमें कुल 120 कर्मचारी हैं। हमने क्रमशः शेन्ज़ेन और डोंगगुआन, चीन में विभिन्न उद्योगों और उत्पाद विविधीकरण की जरूरतों को पूरा करने के लिए मशीनीकृत भागों और मोल्ड भागों के दो कारखाने स्थापित किए हैं। हमारे उत्पादों का निर्यात उत्तरी अमेरिका, यूरोप, दक्षिण पूर्व एशिया और दुनिया के अन्य हिस्सों में किया जाता है। इस बीच, हमारे उत्पाद स्वचालन उपकरण उद्योग, मोल्ड उद्योग, ऑटोमोबाइल उद्योग, चिकित्सा उद्योग, घरेलू उपकरण, सैन्य उद्योग, संचार उद्योग और सौंदर्य प्रसाधन उद्योग आदि जैसे विभिन्न क्षेत्रों में शामिल हैं।
व्यापार दर्शन:
1. गुणवत्ता एक उद्यम की आत्मा है।
2. प्रतिस्पर्धी मूल्य हमारा लाभ है।
3. उत्साही सेवा हमारा सिद्धांत है।
4. नवाचार हमारी शाश्वत खोज है
गुणवत्ता उद्देश्य:
1. नमूना स्वीकृति दर 100% तक पहुँचती है।
2. तैयार उत्पादों की योग्य दर 100% तक पहुँचती है
3. समय पर डिलीवरी दर 100% तक पहुँचती है
हमारा मिशन:
1. प्रबंधन को मजबूत करें और ग्राहकों, निवेशकों, आपूर्तिकर्ताओं और कर्मचारियों के लिए संतुष्टि में लगातार वृद्धि करें।
2. नवाचार क्षमता बढ़ाएँ और सतत विकास में योगदान करें।
अक्सर पूछे जाने वाले प्रश्न:
Q1: ट्रांसमिशन में मुख्य शाफ्ट क्या है?
A: मुख्य शाफ्ट जिसे कभी-कभी आउटपुट शाफ्ट भी कहा जाता है, ट्रांसमिशन के पीछे से विस्तारित होता है। मुख्य शाफ्ट और इनपुट शाफ्ट विस्तारित होते हैं जो ट्रांसमिशन के सामने से पीछे तक विस्तारित होते हैं। वे एक शाफ्ट लगते हैं लेकिन वे दो अलग-अलग शाफ्ट हैं।
Q2: मुख्य शाफ्ट और काउंटर शाफ्ट में क्या अंतर है?
A: एक काउंटर शाफ्ट एक शाफ्ट है जो गियरबॉक्स में मुख्य शाफ्ट के समानांतर चलता है, और पिनियन पहियों को ले जाता है। एक सामान्य स्लाइडिंग गियर ट्रांसमिशन में दो शाफ्ट होते हैं, एक मुख्य शाफ्ट और एक काउंटर शाफ्ट। एक काउंटर शाफ्ट एक मैनुअल ट्रांसमिशन शाफ्ट है जो क्लच शाफ्ट और उसके इनपुट गियर द्वारा संचालित होता है।
Q3: शाफ्ट के प्रकार क्या हैं?
A: उन्हें मुख्य रूप से दो प्रकारों में वर्गीकृत किया गया है।
ट्रांसमिशन शाफ्ट का उपयोग स्रोत और मशीन के बीच शक्ति संचारित करने के लिए किया जाता है जो शक्ति को अवशोषित करता है; उदा. काउंटर शाफ्ट और लाइन शाफ्ट।
मशीन शाफ्ट मशीन का अभिन्न अंग हैं; उदा. क्रैंकशाफ्ट।
धुरी शाफ्ट।
स्पिंडल शाफ्ट।
Q4: ट्रांसमिशन शाफ्ट का उपयोग कहाँ किया जाता है?
A: कस्टम निर्मित – जिसे मूल उपकरण के रूप में भी जाना जाता है – ट्रांसमिशन शाफ्ट का उपयोग मैनुअल ट्रांसमिशन गियरबॉक्स में किया जाता है। ट्रांसमिशन गियरबॉक्स का उपयोग मोटर या इंजन से पहियों तक उत्पन्न शक्ति को स्थानांतरित करने के लिए किया जाता है। इस शक्ति हस्तांतरण के दौरान, गियर और ट्रांसमिशन शाफ्ट शक्ति को एक काम करने योग्य गति तक कम कर देते हैं।
