उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | मुड़ भागों | सामग्री: | एसकेडी11 |
|---|---|---|---|
| कठोरता: | एचआरसी 58 ~ 60 | सहनशीलता: | ±0.01 मिमी |
| आयाम: | चित्र या नमूने के अनुसार | अनुप्रयोग: | स्वचालन उद्योग, मशीनरी उद्योग, इलेक्ट्रॉनिक्स उद्योग |
| प्रसंस्करण प्रकार: | टर्निंग, मिलिंग, ग्राइंडिंग | सतह खुरदरापन: | रा0.8 |
| प्रमुखता देना: | एसकेडी 11 प्रेसिजन टर्नड पार्ट्स,लेथ प्रेसिजन टर्न पार्ट्स,आईएसओ 9 001 सीएनसी खराद मशीनिंग पार्ट्स |
||

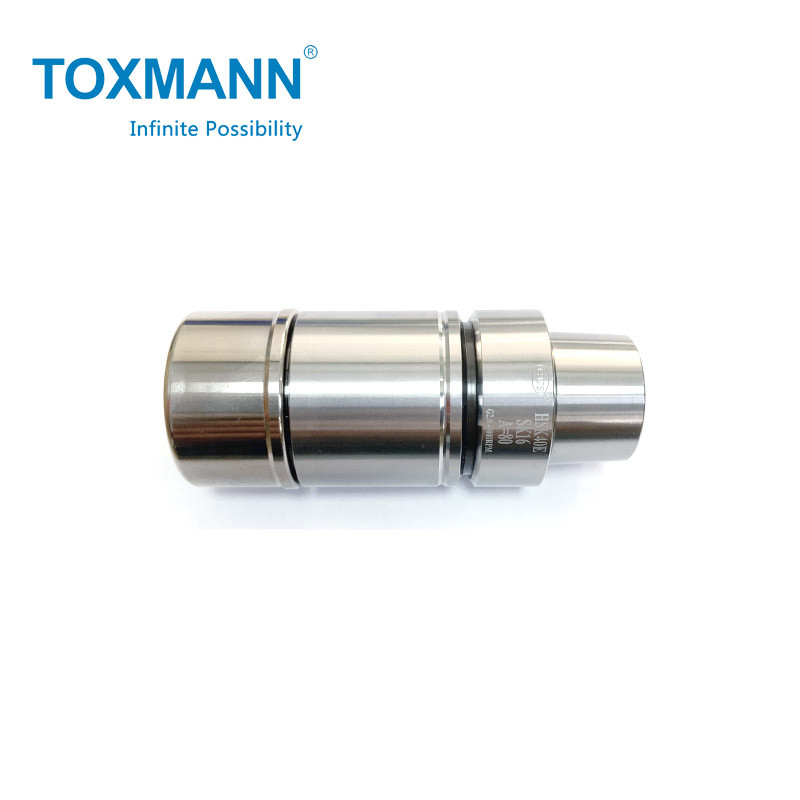

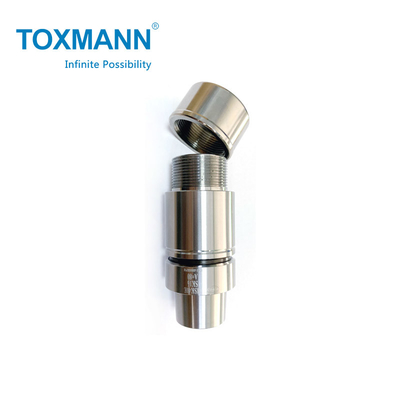

मशीनरी उद्योग के लिए SKD11 प्रिसिजन टर्न्ड पार्ट्स सीएनसी लेथ मशीनिंग पार्ट्स
प्रसंस्करण और निरीक्षण मशीन List.pdf
दस्ता भाग एक सामान्य प्रकार के भाग हैं, इसकी संरचना एक घूर्णन निकाय है, लंबाई आमतौर पर व्यास से अधिक होती है, विभिन्न प्रकार के यांत्रिक उपकरणों में व्यापक रूप से ट्रांसमिशन भागों, स्थानांतरण टोक़ और भालू भार का समर्थन करने के लिए उपयोग किया जाता है।
शाफ्ट भागों के प्रसंस्करण को कुछ नियमों का पालन करना चाहिए।आप इस लेख के माध्यम से विशिष्ट प्रसंस्करण चरणों और कुछ समस्याओं पर ध्यान देने की आवश्यकता के बारे में जान सकते हैं।
दस्ता भागों बुनियादी प्रसंस्करण मार्ग:
शाफ्ट भागों की मुख्य मशीनिंग सतह बेलनाकार सतह और सामान्य विशेष सतह है, इसलिए हमें विभिन्न परिशुद्धता स्तरों और सतह खुरदरापन आवश्यकताओं के अनुसार सबसे उपयुक्त मशीनिंग विधि चुननी चाहिए।
मूल प्रसंस्करण मार्ग को चार भागों में संक्षेपित किया जा सकता है:
पहले किसी न किसी कार से अर्ध-तैयार कार तक है, और फिर ठीक कार प्रसंस्करण मार्ग के लिए, जो आमतौर पर प्रयुक्त सामग्री शाफ्ट भागों सुई बेलनाकार प्रसंस्करण के लिए भी है, सबसे महत्वपूर्ण प्रक्रिया मार्ग चुनें;
दूसरे, प्रसंस्करण मार्ग रफ टर्निंग से लेकर सेमी-फिनिश्ड टर्निंग, फिर रफ ग्राइंडिंग तक है, और अंत में फाइन ग्राइंडिंग को अपनाता है।यह प्रसंस्करण मार्ग लौह धातु सामग्री और भागों के लिए सबसे अच्छा विकल्प है, जिसमें उच्च परिशुद्धता, कम सतह खुरदरापन और सख्त होने की आवश्यकता होती है, क्योंकि पीसना सबसे आदर्श अनुवर्ती प्रसंस्करण प्रक्रिया है।
तीसरा रूट रफ टर्निंग से लेकर सेमी-फिनिश्ड टर्निंग और फिर फिनिश्ड टर्निंग और डायमंड टर्निंग तक है।यह प्रसंस्करण मार्ग विशेष रूप से अलौह धातु सामग्री के प्रसंस्करण के लिए उपयोग किया जाता है।क्योंकि अलौह धातुओं में छोटी कठोरता होती है और रेत के दानों के बीच की खाई को रोकना आसान होता है, आमतौर पर पीसकर आवश्यक सतह खुरदरापन प्राप्त करना आसान नहीं होता है, इसलिए समाप्त मोड़ और हीरे के मोड़ की प्रक्रिया को अपनाया जाना चाहिए।
अंतिम प्रसंस्करण मार्ग रफ टर्निंग से लेकर सेमी-फिनिश्ड टर्निंग, फिर रफ ग्राइंडिंग, फाइन ग्राइंडिंग और अंत में फिनिशिंग तक है।इस मार्ग का उपयोग अक्सर कठोर काली धातु सामग्री, उच्च परिशुद्धता आवश्यकताओं और कम सतह खुरदरापन आवश्यकताओं वाले भागों के लिए किया जाता है।
उत्पाद की जानकारी:
|
मनुfacturer |
Toxmann हाई-टेक कं, लिमिटेड |
|
प्रोडक्ट का नाम |
मुड़ा हुआ भाग |
|
कच्चा माल |
एसकेडी11 |
|
डिजाइन उपकरण |
यूजी, प्रोई, ऑटो सीएडी, सॉलिडवर्क्स इत्यादि |
| निकटतम सहिष्णुता | 0.01 एम एम |
| बेअदबी | आरए0.8 |
| अक़्शीयता | 0.01 एम एम |
| शीर्षता | 0.01 एम एम |
|
सतही परिष्करण |
क्रोमियम चढ़ाना |
|
गुणवत्ता नियंत्रण |
कठोरता परीक्षक, कैलीपर, अल्टीमीटर, सीएमएम, प्रोजेक्टर, माइक्रोमीटर। |
|
प्रसंस्करण मशीनें |
प्रेसिजन ओडी ग्राइंडर, सीएनसी खराद मशीन |
|
अन्य सेवा |
ओडीएम और OEM, अनुकूलित विशिष्टता, एक से एक संचार |
|
आदेश प्रक्रिया |
ग्राहक पूछताछ (2D या 3D ड्राइंग प्रदान करें) → Toxmann उद्धरण और लीड समय प्रदान करता है → ग्राहक द्वारा जारी किए गए आदेश → 50% उन्नत भुगतान → उत्पादन की व्यवस्था करें → क्यूसी पास → शेष भुगतान प्राप्त करने के बाद पैकिंग और शिपिंग। |
हाल के वर्षों में, हमने कई उच्च-परिशुद्धता प्रसंस्करण मशीनें और निरीक्षण उपकरण पेश किए हैं।जैसे कि:
प्रसंस्करण मशीनें:मशीनिंग केंद्र, एनसी लेथ्स, वायर-कटिंग मशीन और मिरर स्पार्क मशीन, ऑप्टिकल ग्राइंडिंग मशीन और एनसी ग्राइंडर।
निरीक्षण उपकरण:समन्वय मापने वाली मशीनें, द्विघात तत्व, प्रोजेक्टर और अल्टीमीटर, रॉकवेल कठोरता परीक्षक।
हमारे उपकरण उच्चतम अंतरराष्ट्रीय मानकों के अनुसार सुसज्जित हैं।पूर्ण प्रसंस्करण और निरीक्षण उपकरण और सर्वोत्तम गुणवत्ता-दिमाग ग्राहकों के लिए उत्कृष्ट गुणवत्ता और सेवा के लिए हमारी गारंटी है।
Toxmann सीएनसी टर्नड पार्ट्स के पेशेवरों:
1. सटीकता को पूरा करने के लिए संसाधित करने के लिए उच्च अंत मशीनों का उपयोग करना।
2. शिपिंग से पहले गुणवत्ता की गारंटी के लिए एकीकृत निरीक्षण उपकरण।
3. कच्चे माल और गर्मी उपचार सर्वश्रेष्ठ निर्माताओं द्वारा प्रदान किए जाते हैं, जैसे कि ASSAB, TOKAI, आदि।
4. प्रत्येक आदेश के लिए सबसे अधिक प्रतिस्पर्धी मूल्य।
हमारी सेवा:
1.शिपिंग सामग्री रिपोर्ट और गर्मी उपचार रिपोर्ट के साथ
2.क्यूसी रिपोर्ट के साथ शिपिंग
3.किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है
4.नमूना नि: शुल्क है, बिना moq के
व्यापार के दर्शन:
1. गुणवत्ता एक उद्यम की आत्मा है।
2. प्रतिस्पर्धी मूल्य हमारा लाभ है।
3. उत्साही सेवा हमारा सिद्धांत है।
4. नवोन्मेष हमारी शाश्वत खोज है
गुणवत्ता के उद्देश्य:
1. नमूना स्वीकृति दर 100% तक पहुँच जाती है।
2. तैयार उत्पादों की योग्य दर 100% तक पहुँच जाती है
3. समयनिष्ठ वितरण दर 100% तक पहुंच जाती है
हमारा विशेष कार्य:
1. प्रबंधन को मजबूत करना और ग्राहकों, निवेशकों, आपूर्तिकर्ताओं और कर्मचारियों के लिए लगातार संतुष्टि बढ़ाना।
2. नवाचार क्षमता को बढ़ाना और सतत विकास में योगदान देना।
हमारा चयन क्यों?
1. सर्वश्रेष्ठ उत्पाद की गुणवत्ता और सबसे अधिक प्रतिस्पर्धी मूल्य।
2. अनुभवी तकनीशियन उत्पादन में हैं।
3. उच्च अंत प्रसंस्करण मशीनें और निरीक्षण उपकरण।
4. अनुकूलित डिजाइन और उत्पादन।
5. उत्कृष्ट प्री-सेल और बिक्री के बाद सेवा।
टोक्समैनमशीनीकृत भागों और मोल्ड भागों का एक पेशेवर निर्माता है, जिसे 2009 में कुल 120 कर्मचारियों के साथ स्थापित किया गया था।हमने क्रमशः शेन्ज़ेन और डोंगगुआन, चीन में विभिन्न उद्योगों और उत्पाद विविधीकरण की जरूरतों को पूरा करने के लिए मशीनीकृत भागों और मोल्ड भागों दो कारखानों की स्थापना की है।हमारे उत्पादों को उत्तरी अमेरिका, यूरोप, दक्षिण पूर्व एशिया और दुनिया के अन्य भागों में निर्यात किया जाता है।इस बीच, हमारे उत्पाद स्वचालन उपकरण उद्योग, ढालना उद्योग, ऑटोमोबाइल उद्योग, चिकित्सा उद्योग, घरेलू उपकरण, सैन्य उद्योग, संचार उद्योग और सौंदर्य प्रसाधन उद्योग आदि जैसे विभिन्न क्षेत्रों में शामिल हैं।
सामान्य प्रश्न:
Q1: SKD11 और D2 में क्या अंतर है?
A: SKD11 जापानी उद्योग मंत्रालय का सामान्य नाम है।D2 सामग्री अमेरिकन मोल्ड स्टील ग्रेड है, और मिश्र धातु संरचना Cr12Mo1V1 है।हालाँकि, चीन में उत्पादित SKD11 मिश्र धातु की संरचना D2 सामग्री मानक से कम है।उच्च तापमान नरमी का प्रतिरोध अलग है।
Q2: SKD11 क्या सामग्री है?
ए: एसकेडी 11 उच्च कठोरता, ताकत और पहनने के प्रतिरोध वाले उपकरण स्टील, डाई स्टील और उच्च कार्बन स्टील है।इसकी सतह को ठीक से पीसा जाता है।इसका उपयोग अक्सर मुद्रांकन मरने, प्लास्टिक मोल्ड आदि के लिए किया जाता है।
Q3: SKD11 किसके बराबर है?
A: समकक्ष ग्रेड: GB Cr12MoV, JIS SKD11, AISI/SAE D3, DIN 2X165CrMoV12।SKD11 उच्च कठोरता, शक्ति और पहनने के प्रतिरोध वाले टूल स्टील, डाई स्टील और उच्च कार्बन स्टील है।इसकी सतह को ठीक से पीसा जाता है।इसका उपयोग अक्सर मुद्रांकन मरने, प्लास्टिक मोल्ड आदि के लिए किया जाता है।
Q4: SKD11 यांत्रिक गुण?।
|
यांत्रिक विशेषताएं |
मीट्रिक |
शाही |
|
कठोरता, विकर्स |
748 |
748 |
|
इज़ोड प्रभाव असंबद्ध |
77.0 जे |
56.8 फीट-पौंड |
|
पिज़ोन अनुपात |
0.27-0.30 |
0.27-0.30 |
|
लोचदार मापांक |
190-210 जीपीए |
27557-30457 केएसआई |
