उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | पीसने वाला दस्ता | सामग्री: | एसकेडी11 |
|---|---|---|---|
| कठोरता: | एचआरसी58 ~ 62 | सहनशीलता: | ± 0.02 मिमी |
| नमूने: | मुक्त | अनुप्रयोग: | स्वचालन उद्योग, मशीनरी उद्योग, इंजेक्शन मोल्ड |
| प्रसंस्करण प्रकार: | टर्निंग, मिलिंग, ग्राइंडिंग | सतह खुरदरापन: | रा0.6 |

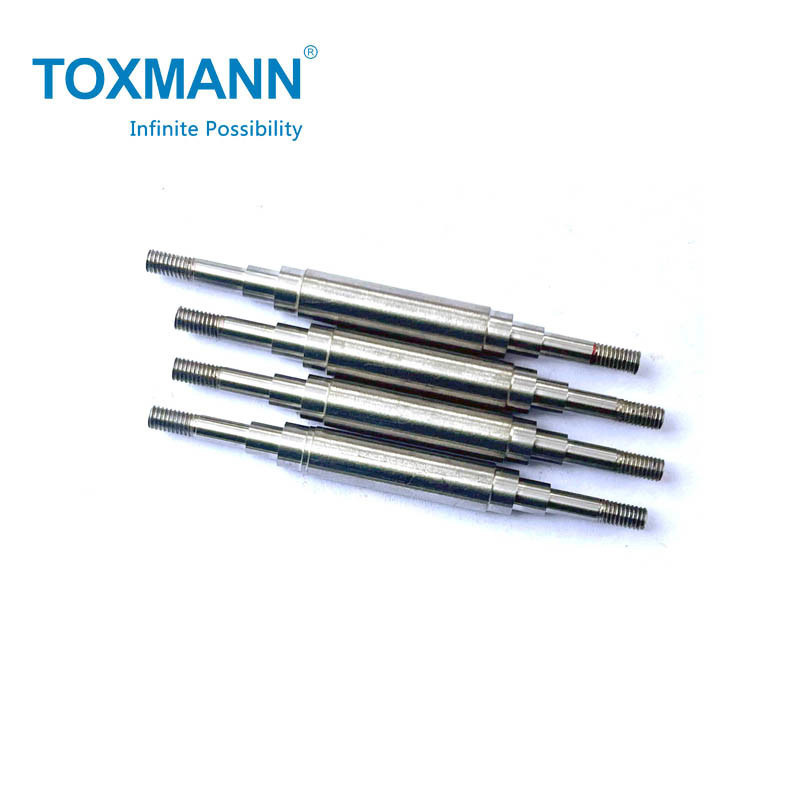

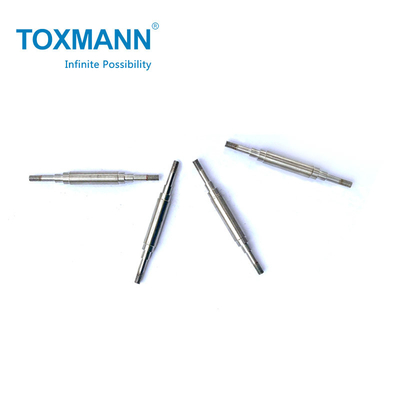

सहिष्णुता 0.02 मिमी दस्ता SKD11 कस्टम सीएनसी खराद मशीनिंग पार्ट्स सीएनसी धातु भागों
प्रसंस्करण और निरीक्षण मशीन List.pdf
सीएनसी बेलनाकार पीसने की मशीन प्रसंस्करण आवश्यकताओं के अनुसार पूर्व-क्रमादेशित है, और नियंत्रण प्रणाली प्रसंस्करण के लिए संख्यात्मक सूचना निर्देश जारी करती है।यह मुख्य रूप से बेलनाकार और शंक्वाकार बाहरी सतहों को पीसने के लिए उपयोग किया जाता है।
सीएनसी बेलनाकार पीस मशीनों में आम तौर पर सामान्यीकरण, उच्च स्तर के मॉड्यूलरीकरण, उच्च परिशुद्धता, उच्च कठोरता, उच्च दक्षता और उच्च अनुकूलन क्षमता की विशेषताएं होती हैं।
विभिन्न प्रकार के सीएनसी बेलनाकार ग्राइंडर के अनुसार, यह ऑटोमोबाइल, मोटरसाइकिल, एयर कंप्रेशर्स, बियरिंग्स, सैन्य उद्योग, विमानन और एयरोस्पेस जैसे उद्योगों में संबंधित भागों के बैच प्रसंस्करण के लिए उपयुक्त है।
सीएनसी बेलनाकार पीसने की मशीन बिस्तर, वर्कटेबल, पीस व्हील फ्रेम, हेड फ्रेम, टेल फ्रेम और अन्य घटकों से बना है।
1. बिस्तर और कार्यक्षेत्र
बिस्तर बड़े गोल छेद और शार्क-पंख के आकार की पसलियों को अपनाता है।लंबे समय तक उपयोग के बाद, मशीन टूल की गतिशील और स्थिर कठोरता दोनों अच्छी हैं।
वर्किंग टेबल को ऊपरी और निचले टेबल में बांटा गया है, जो शंक्वाकार सतह को पीस सकता है।बिस्तर की गाइड रेल और वर्कटेबल प्लास्टिक-लेपित गाइड रेल से बने होते हैं, जिनमें एक छोटा घर्षण गुणांक होता है।बॉल स्क्रू को स्थानांतरित करने के लिए वर्कटेबल सीधे सर्वो मोटर द्वारा संचालित होता है, और गति स्थिर और विश्वसनीय होती है।
2. पीस पहिया फ्रेम
पीस व्हील की रैखिक गति 35m / s से कम है, और पीस दक्षता अधिक है।पीसने वाले सिर का असर एक तीन-टाइल गतिशील दबाव होता है जिसमें एक बड़े रैप कोण होते हैं, और रोटेशन की सटीकता अधिक होती है।पीस व्हील फ्रेम (एक्स दिशा) की गति सीधे सर्वो मोटर और बॉल स्क्रू द्वारा संचालित होती है, और न्यूनतम रिज़ॉल्यूशन 0.0005 मिमी है।
3. हेड फ्रेम
हेड फ्रेम डायल का रोटेशन चरखी चलाने के लिए मोटर की आवृत्ति रूपांतरण गति विनियमन द्वारा संचालित होता है, और डायल घूमता है।डायल की गति 40-500r / मिनट की स्टीपललेस चर गति है, ताकि विभिन्न व्यास, विभिन्न सामग्रियों और विभिन्न आवश्यकताओं के साथ वर्कपीस के पीसने के अनुकूल हो सके।
4. सीएनसी बॉक्स और इलेक्ट्रिक कैबिनेट
एलसीडी डिस्प्ले, मशीन ऑपरेशन बटन, 1um लेवल बैंड मुआवजा स्विच, मैनुअल पल्स जनरेटर, आदि के साथ एक स्वतंत्र सीएनसी ऑपरेशन बॉक्स है।
5. अंत सतह मापने के उपकरण और रेडियल मापने के उपकरण
जब सीएनसी बेलनाकार पीसने वाली मशीन में रेडियल मापने वाला उपकरण होता है, तो मापा मूल्य स्वचालित रूप से सीएनसी प्रणाली में इनपुट होता है, और सीएनसी प्रणाली एक्स-दिशा सर्वो मोटर घुमाने के लिए एक संकेत भेजती है, गेंद स्क्रू को किसी दिए गए स्थान पर चलाती है, और पीस वर्कपीस के आकार को आवश्यकताओं को पूरा करें।स्थिति, बैच पीस वर्कपीस का आकार फैलाव 0.003 मिमी से कम है।
|
मनुfacturer |
Toxmann हाई-टेक कं, लिमिटेड |
|
प्रोडक्ट का नाम |
पीसने वाला दस्ता |
|
कच्चा माल |
एसकेडी11 |
|
डिजाइन उपकरण |
यूजी, प्रोई, ऑटो सीएडी, सॉलिडवर्क्स इत्यादि |
| निकटतम सहिष्णुता | 0.02 मिमी |
| बेअदबी | आरए0.8 |
| अक़्शीयता | 0.02 मिमी |
|
सतही परिष्करण |
क्रोमियम चढ़ाना या अनुकूलित |
|
गुणवत्ता नियंत्रण |
कठोरता परीक्षक, अल्टीमीटर, माइक्रोमीटर कैलिपर |
|
प्रसंस्करण मशीनें |
सीएनसी खराद, आयुध डिपो ग्राइंडर, मिलिंग मशीन |
|
अन्य सेवा |
ओडीएम और OEM, अनुकूलित विशिष्टता, एक से एक संचार |
|
आदेश प्रक्रिया |
ग्राहक पूछताछ (2D या 3D ड्राइंग प्रदान करें) → Toxmann उद्धरण और लीड समय प्रदान करता है → ग्राहक द्वारा जारी किए गए आदेश → 50% उन्नत भुगतान → उत्पादन की व्यवस्था करें → क्यूसी पास → शेष भुगतान प्राप्त करने के बाद पैकिंग और शिपिंग। |
हाल के वर्षों में, हमने कई उच्च-परिशुद्धता प्रसंस्करण मशीनें और निरीक्षण उपकरण पेश किए हैं।जैसे कि:
प्रसंस्करण मशीनें:मशीनिंग केंद्र, एनसी लेथ्स, वायर-कटिंग मशीन और मिरर स्पार्क मशीन, ऑप्टिकल ग्राइंडिंग मशीन और एनसी ग्राइंडर।
निरीक्षण उपकरण:समन्वय मापने वाली मशीनें, द्विघात तत्व, प्रोजेक्टर और अल्टीमीटर, रॉकवेल कठोरता परीक्षक।
हमारे उपकरण उच्चतम अंतरराष्ट्रीय मानकों के अनुसार सुसज्जित हैं।पूर्ण प्रसंस्करण और निरीक्षण उपकरण और सर्वोत्तम गुणवत्ता-दिमाग ग्राहकों के लिए उत्कृष्ट गुणवत्ता और सेवा के लिए हमारी गारंटी है।
Toxmann दो सीएनसी खराद कार्यशालाएँ:
Toxmann सीएनसी टर्नड पार्ट्स के पेशेवरों:
1. सटीकता को पूरा करने के लिए संसाधित करने के लिए उच्च अंत मशीनों का उपयोग करना।
2. शिपिंग से पहले गुणवत्ता की गारंटी के लिए एकीकृत निरीक्षण उपकरण।
3. कच्चे माल और गर्मी उपचार सर्वश्रेष्ठ निर्माताओं द्वारा प्रदान किए जाते हैं, जैसे कि ASSAB, TOKAI, आदि।
4. प्रत्येक आदेश के लिए सबसे अधिक प्रतिस्पर्धी मूल्य।
हमारी सेवा:
1.शिपिंग सामग्री रिपोर्ट और गर्मी उपचार रिपोर्ट के साथ
2.क्यूसी रिपोर्ट के साथ शिपिंग
3.किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है
4.नमूना नि: शुल्क है, बिना moq के
व्यापार के दर्शन:
1. गुणवत्ता एक उद्यम की आत्मा है।
2. प्रतिस्पर्धी मूल्य हमारा लाभ है।
3. उत्साही सेवा हमारा सिद्धांत है।
4. नवोन्मेष हमारी शाश्वत खोज है
गुणवत्ता के उद्देश्य:
1. नमूना स्वीकृति दर 100% तक पहुँच जाती है।
2. तैयार उत्पादों की योग्य दर 100% तक पहुँच जाती है
3. समयनिष्ठ वितरण दर 100% तक पहुँच जाती है
हमारा विशेष कार्य:
1. प्रबंधन को मजबूत करना और ग्राहकों, निवेशकों, आपूर्तिकर्ताओं और कर्मचारियों के लिए लगातार संतुष्टि बढ़ाना।
2. नवाचार क्षमता को बढ़ाना और सतत विकास में योगदान देना।
1. सर्वश्रेष्ठ उत्पाद की गुणवत्ता और सबसे अधिक प्रतिस्पर्धी मूल्य।
2. अनुभवी तकनीशियन उत्पादन में हैं।
3. उच्च अंत प्रसंस्करण मशीनें और निरीक्षण उपकरण।
4. अनुकूलित डिजाइन और उत्पादन।
5. उत्कृष्ट प्री-सेल और बिक्री के बाद सेवा।
टोक्समैनमशीनीकृत भागों और मोल्ड भागों का एक पेशेवर निर्माता है, जिसे 2009 में कुल 120 कर्मचारियों के साथ स्थापित किया गया था।हमने क्रमशः शेन्ज़ेन और डोंगगुआन, चीन में विभिन्न उद्योगों और उत्पाद विविधीकरण की जरूरतों को पूरा करने के लिए मशीनीकृत भागों और मोल्ड भागों दो कारखानों की स्थापना की है।हमारे उत्पादों को उत्तरी अमेरिका, यूरोप, दक्षिण पूर्व एशिया और दुनिया के अन्य भागों में निर्यात किया जाता है।इस बीच, हमारे उत्पाद स्वचालन उपकरण उद्योग, मोल्ड उद्योग, ऑटोमोबाइल उद्योग, चिकित्सा उद्योग, घरेलू उपकरण, सैन्य उद्योग, संचार उद्योग और सौंदर्य प्रसाधन उद्योग आदि जैसे विभिन्न क्षेत्रों में शामिल हैं।
Q1: SKD11 और D2 में क्या अंतर है?
A: SKD11 जापानी उद्योग मंत्रालय का सामान्य नाम है।D2 सामग्री अमेरिकन मोल्ड स्टील ग्रेड है, और मिश्र धातु संरचना Cr12Mo1V1 है।हालाँकि, चीन में उत्पादित SKD11 मिश्र धातु की संरचना D2 सामग्री मानक से कम है।उच्च तापमान नरमी का प्रतिरोध अलग है।
Q2: SKD11 क्या सामग्री है?
ए: एसकेडी 11 उच्च कठोरता, ताकत और पहनने के प्रतिरोध वाले उपकरण स्टील, डाई स्टील और उच्च कार्बन स्टील है।इसकी सतह को ठीक से पीसा जाता है।इसका उपयोग अक्सर मुद्रांकन मरने, प्लास्टिक मोल्ड आदि के लिए किया जाता है।
Q3: SKD11 किसके बराबर है?
A: समकक्ष ग्रेड: GB Cr12MoV, JIS SKD11, AISI/SAE D3, DIN 2X165CrMoV12।SKD11 उच्च कठोरता, शक्ति और पहनने के प्रतिरोध वाले टूल स्टील, डाई स्टील और उच्च कार्बन स्टील है।इसकी सतह को ठीक से पीसा जाता है।इसका उपयोग अक्सर स्टैम्पिंग डाई, प्लास्टिक मोल्ड्स आदि के लिए किया जाता है।
Q4: SKD11 यांत्रिक गुण?।
|
यांत्रिक विशेषताएं |
मीट्रिक |
शाही |
|
कठोरता, विकर्स |
748 |
748 |
|
इज़ोड प्रभाव असंबद्ध |
77.0 जे |
56.8 फीट-पौंड |
|
पिज़ोन अनुपात |
0.27-0.30 |
0.27-0.30 |
|
लोचदार मापांक |
190-210 जीपीए |
27557-30457 केएसआई |
